正多面棱體
更新時間：2021-01-15
一、產品介紹

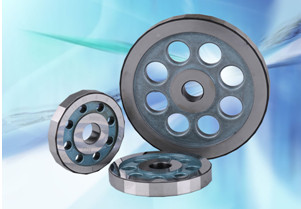

正多面棱體是一種高精度角度標準器具。它主要用于檢定光學分度頭、分度臺、測角儀等圓分度儀器的分度誤差，在高精度的機械加工中或測量中也可以作為角度的定位基準。偶數面棱體（如12、24面等）的工作角為整度數，用于檢定圓分度器具軸系的大周期誤差，還可以進行對徑測量；奇數面棱體（如17、23面等）的工作角為非整度數，它可以綜合檢定圓分度器具軸系的大周期誤差和測微器的小周期誤差，能較正確地確定圓分度器具的不確定度。用戶可還可根據測量需求，定制非標多面棱體。
二、規格及技術指標
|
棱體面數 |
外接圓直徑 |
|
4、5、6、8 |
?80 |
|
12、17 |
?100 |
|
23、24 |
?120 |
|
36 |
?180 |
|
技術指標 |
0級（二等） |
1級（三等） |
|
工作面平面度 |
0.03um |
0.05um |
|
工作面對基準面的垂直度 |
5″ |
10″ |
|
工作角偏差 |
±1″ |
±2″ |
|
工作角測量不確定度 |
0.2″ |
0.5″ |
|
工作面表面粗糙度 |
Ra≤0.025um |
|
|
上表面與基準面平行度 |
2um |
|
|
工作面有效工作面積 |
S≥?15mm的圓面積 |
|
|
棱體厚度 |
17mm（8面、36面厚20 mm） |
|
|
回轉中心孔徑 |
?25mm |
|
|
材 料 |
GCr15 |
|
|
硬 度 |
HRC62—65 |
|
